平板スピーカーの演劇公演への適応実験

■　　主旨：

　演劇の公演において、幾つかの点で通常の音響再生に問題があり、平板スピーカ
ーでその問題点が改善できるかどうかの実験、確認を行うことを主な目的とする。

通常システムの問題点とは

・スピーカー臭い音になってしまう
・客席の位置で音が大きく異なる（サービスエリアが狭い）
・スピーカーの正面だけ音が大き過ぎる

実験内容を現実的な物にするために

・５月に行われる公演での使われ方にフォーカスして使用する効果音などを試聴する
・実験結果からこのアトリエに平板スピーカーシステムをどのように設置したら良いか
判断できるものにする

＊なお、この結果を元にこのアトリエに何らかのシステムを常設する予定、また折角の
機会なの同時にもう少し一般化した測定と他のアプリケーションについても実験を行う。

■実験の概要

日時：2007年4月19日（木曜）、10:00 - 20:00
場所：劇団からっかぜアトリエ（稽古場）、浜松市篠原町２１５０５、電話：053-449-0937

タイムテーブル：

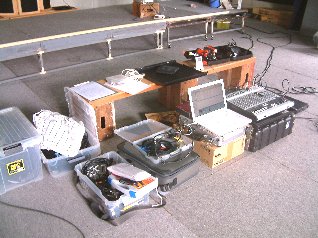

10:00- スピーカー・アンプ・ミキサー・測定装置を搬入セッティング
11:00- 現状の自作CW形バックロードホーンをセッティングし測定
客席の手前と奥、上手・中央・下手　６カ所で明瞭度と音圧を測定
11:30- 平板スピーカー(A3CG x 12)を舞台の中央に配置して測定
客席の手前と奥、上手・中央・下手　６カ所で明瞭度と音圧を測定
12:15- 平板スピーカー（A4CS x 4）を上手と下手に配置して測定
客席の手前と奥、上手・中央・下手　６カ所で明瞭度と音圧を測定
13:00- 休憩昼食、A4CSを上手と下手の自作の横に設置して実験
14:00- ジャステック製パイプシステムを舞台前にセッティング測定
客席の手前と奥、上手・中央・下手　６カ所で明瞭度と音圧を測定
14:45- 効果音など音源のソースを変えて明瞭度などの比較試聴
16:00- 歌手によるナレーション、コンサート形式などの試聴（６０分）
17:00- 比較試聴の感想を出し合う。マイクのハウリングが少ない！
平板スピーカーに比べ既存のほうが会場の形状に変化を受ける。
20:00- 集合記念撮影後、測定機材の撤収と搬出、おつかれさま。

セッティングプラン：

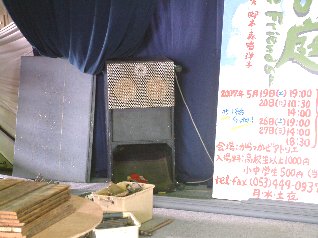

・現状のシステムは、自作CW形バックロードホーン（コーラル8インチダブル）

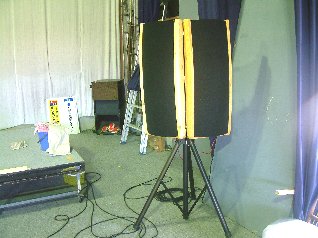

・A3CGは、４枚を縦に並べたBOXを3本1組に舞台奥中央に配置した場合

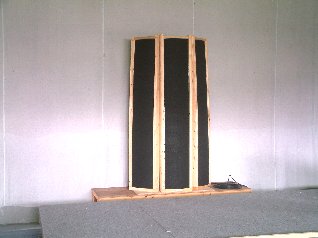

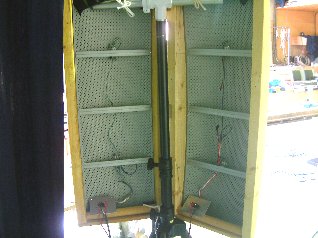

・ A4CS は、４枚を縦に並べたBOX２本を一組にして上手と下手に設置
・ジャステック製パイプシステムは、舞台手前に1間の間隔で設置

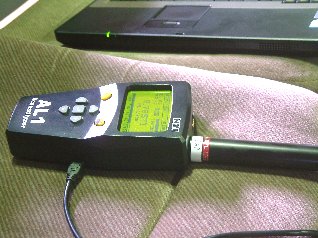

測定器：NTI のAL-1

明瞭度と音圧の測定結果

オレンジ色：自作CW形バックロードホーン　　　青色：A4CS x 4 x２本を舞台奥上手と下手に一対設置
測定位置：客席の、１－３下段、４－６上段、１、４が上手より、２、５が中央、３、６が下手よりです。
結果：既設（オレンジ色）は、中央下段は非常に良い。平板（A3CG・A4CS）は、平均している。
明瞭度測定結果 1000Hz音圧測定結果 4000Hz音圧測定結果

実験プロジェクトの運営：Right-EAR （大和　誠）

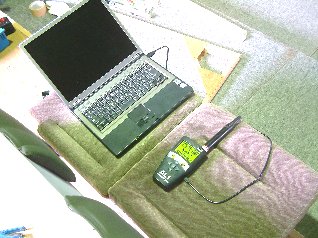

実験装置	測定装置	測定器：AL-1

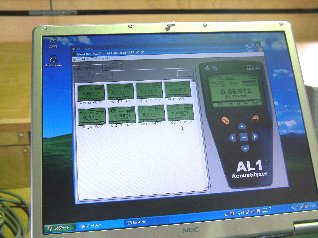

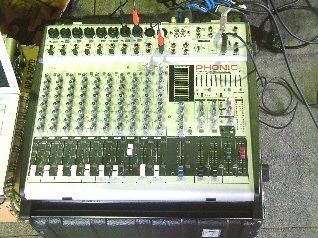

ミキサー	デジタルアンプ	測定器ＰＣ画面

A3CG x 12枚をセンターに配置	自作CW形バックロードホーン	A4CSx4を２本一組にして、舞台上下に設置

A4CSx4を２本背面から	歌手によるコンサート試聴	集合記念撮影
